JA-116H
JA-116H
Μονάδα επέκτασης 16 εισόδων
Kωδικός 003856

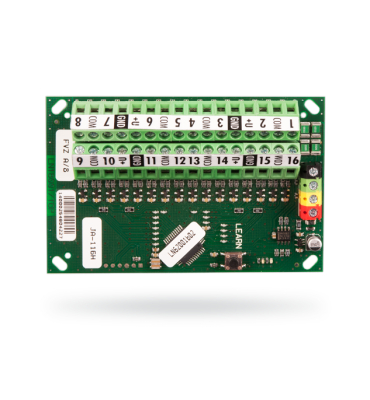

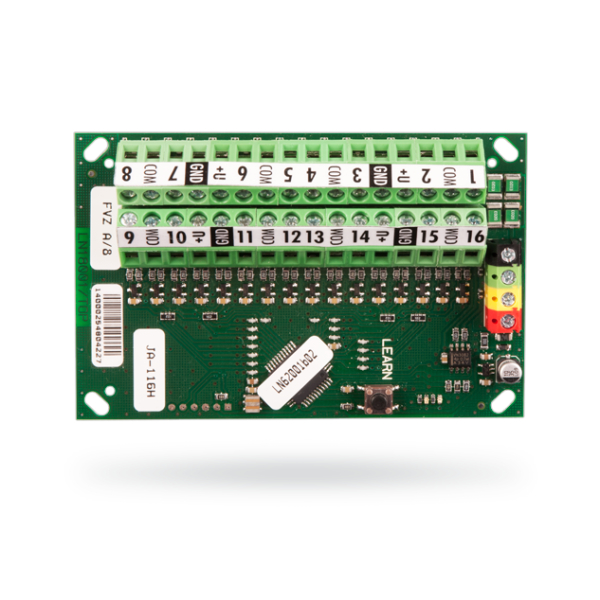

Η μονάδα επέκτασης διαύλου bus JA-116H για τους πίνακες της σειράς ασφαλείας - συναγερμού και αυτοματισμού Jablotron 100 διαθέτει 16 εισόδους για διασύνδεση μαγνητικώνεπαφών και ανιχνευτών. Μπορεί να τοποθετηθεί εντός του πίνακα JA-106K ή JA-106KR ή σε κάποιο άλλο κυτίο της επιλογής μας.
Τάση τροφοδοσίας

12 V (9 ... 15 V)

Κατανάλωση ρεύματος (με όλες τις εξόδους ενεργοποιημένες)

25 mA
 Προσοχή: οι καταναλώσεις των ανιχνευτών που συνδέονται με τους ακροδέκτες + U και GND πρέπει να προστεθούν με την ισχύ του συστήματος

Μέγιστο αποδεκτό φορτίο εξόδου

100mA

Μέγιστο αποδεκτό φορτίο σε όλες τις εξόδους

4 x 100mA

Αριθμός εισόδων

16

Τρόπος διασύνδεσης

NC, EOL, Double EOL, Ρολό (παλμοί)

Διαστάσεις

102 x 66 x 20 mm

Βαθμός Ασφαλείας

EN 50131-1, EN 50131-3

Πιστοποίηση περιβάλλοντος λειτουργίας

EN 50131-1 II. Εσωτερικοί χώροι

Θερμοκρασίας λειτουργίας

-10 Έως 40 ° C

Σύμφωνη με

EN 50130-4, EN 55022

pdf

Φυλλάδιο Προϊόντος JA-116H της ISNet

(μέγεθος: 118 KB | ενημερώθηκε: 02-10-2017)
Download
pdf

Δήλωση συμμόρφωσης JA-116H CE (EN)

(μέγεθος: 190 KB | ενημερώθηκε: 02-10-2017)
Download
pdf

Εγχειρίδιο Εγκατάστασης (EN)

(μέγεθος: 201 KB | ενημερώθηκε: 02-10-2017)
Download
