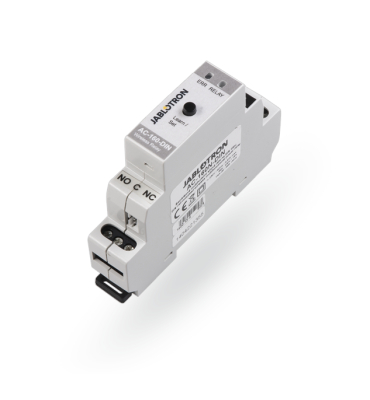

AC-160-DIN
AC-160-DIN
Ασύρματο ρελέ ισχύος πολαπλών χρήσεων ράγας
Kωδικός 004377
Το ασύρματο πολυλειτουργικό ρελέ ράγας AC-160-DIN αντιγράφει την κατάσταση των επιλεγμένων εξόδων PG κατά την εγγραφή στον πίνακα ελέγχου.
Μπορεί επίσης να εγκατασταθεί ως αυτόνομη συσκευή και να ενεργοποιείται από συσκευές μονής κατεύθυνσης της σειράς JA-15x, JA-16xJ και
JA-15xJ MS.
Δέχεται μέχρι 64 συσκευές.
Λειτουργεί σύμφωνα με τον επιλεγμένο τρόπο λειτουργίας: extended copy, impulse, on/off, change of status, always switches off and block the relay.
Έχει γαλβανικά απομονωμένες επαφές ρελέ για τη μεταγωγή φορτίων ισχύος των 230 V / 16 A.
Το ρελέ εξόδου μπορεί να ελέγχεται χειροκίνητα με ένα κουμπί στην πρόσοψη. Στην αυτόνομη λειτουργία, το κουμπί χρησιμεύει για την εγγραφή συσκευών και για να διαμορφώσετε τις λειτουργίες τους.
Power supply

~ 230 V / 50 Hz, protective class II.

Internal power consumption

0.4 W / max. 1.5 W

Loading capacity of the power relay contacts:

AAA

(galvanically isolated from the control terminals)

protection class II:

Max. switched voltage

250 V AC / 24 V DC

Resistance load (cosφ=1)

max. 16 A

Inductive, capacitive loads (cosφ=0.4)

max. 8 A

Halogen lighting

max. 1000 W

Minimum switched DC power

0.5 W

Wire cross section

max. 2 x 1.5 mm2; max. 1 x 2.5 mm2

Dimensions

18 x 90 x 65 mm, 1 DIN module

Environment according to

II. indoor, general, in accordance with EN 50131-1

Operating temperature range

-10 to +40 °C

Ingress protection class

IP20, IP40 for the front panel (EN 60529)

In conformity with

ETSI EN 300 220-1, EN 60950-1, EN 60947-6-1, EN 50581.
